SpringFramework源码解析——Spring MVC是如何分发HTTP请求的？

作者：徐梦旗，发布于：2023年11月11日 16:25，字数：3k，预计阅读：13分钟
> SpringFramework #源码
  1. 1. 背景
  2. 2. Spring MVC是如何分发HTTP请求的？
    1. 2.1. 获取给定请求的处理器执行链
    2. 2.2. 获取给定处理器的处理器适配器
    3. 2.3. 拦截器前置处理
    4. 2.4. 处理器适配器处理给定的请求和处理器
    5. 2.5. 应用默认视图名称
    6. 2.6. 拦截器后置处理
    7. 2.7. 处理分发结果
  3. 3. @Controller和@RequestMapping是如何工作的？
    1. 3.1. 初始化处理器方法
      1. 3.1.1. 找到给定Bean的处理器和方法
      2. 3.1.2. 创建并注册处理器方法
    2. 3.2. 获取给定请求的处理器方法
    3. 3.3. 处理器适配器处理给定的请求和处理器
      1. 3.3.1. 创建ServletInvocableHandlerMethod
      2. 3.3.2. 处理器方法参数解析器解析参数
      3. 3.3.3. 反射调用处理器的方法
      4. 3.3.4. 处理器方法返回值处理器处理返回值
  4. 4. @RequestBody和@ResponseBody是如何工作的？
    1. 4.1. @RequestBody参数解析
    2. 4.2. @ResponseBody返回值处理
  5. 5. 实战
    1. 5.1. 如何打印每个请求的执行时间？
    2. 5.2. 如何实现根据token获取用户信息？
    3. 5.3. 如何实现响应信息的可视化？

1. 背景

得益于Spring框架的封装，我们只需要简单的几行代码便可创建一个HTTP服务，如下代码：

@SpringBootApplication
@RestController
public class DemoApplication {
    public static void main(String[] args) {
      SpringApplication.run(DemoApplication.class, args);
    }

    @GetMapping("/hello")
    public String hello(@RequestParam(value = "name", defaultValue = "World") String name) {
      return String.format("Hello %s!", name);
    }
}

当我们发送相应的HTTP请求后，会执行DemoApplication#hello方法，最后会返回HTTP响应。下文将解读Spring MVC是如何分发HTTP请求的。

$ curl http://localhost:8080/hello?name=foo
$ Hello foo!

2. Spring MVC是如何分发HTTP请求的？

当Web服务器接收到请求时，会将请求转发给Servlet容器进行处理，其核心方法为Servlet#service，该方法接收两个参数分别是ServletRequest和ServletResponse。接口定义如下：

public interface Servlet {
	public void service(ServletRequest req, ServletResponse res);
}

Spring MVC中提供的Servlet容器是DispatcherServlet，其核心方法为DispatcherServlet#doDispatch，该方法接收两个参数分别是HttpServletRequest和HttpServletResponse。继承体系如下：

所有的请求都会经过DispatcherServlet#doDispatch方法进行分发，处理流程如下图：

2.1. 获取给定请求的处理器执行链

Spring MVC抽象出了处理器映射HandleMapping接口，其getHandler方法用来获取当前请求的处理器执行链HandlerExecutionChain。处理器执行链维护了当前请求的处理器和处理器拦截器HandlerInterceptor列表。为支持多种处理器映射，DispatcherServlet中维护了一个处理器映射列表，会遍历该列表找到当前请求对应的处理器执行链。

对应源码所在位置：DispatcherServlet#getHandler。

2.2. 获取给定处理器的处理器适配器

Spring MVC抽象出了处理器适配器HandlerAdapter接口，其supports方法用来判断该处理器适配器是否支持当前处理器。为支持多种处理器适配器，DispatcherServlet中维护了一个处理器适配器列表，会遍历该列表找到当前处理器对应的处理器适配器。

对应源码所在位置：DispatcherServlet#getHandlerAdapter。

2.3. 拦截器前置处理

执行处理器执行链HandlerExecutionChain的前置处理方法applyPreHandle，本质上是依次调用其内部维护的HandlerInterceptor列表中元素的preHandle方法。

对应源码所在位置：HandlerExecutionChain#applyPreHandle。

2.4. 处理器适配器处理给定的请求和处理器

执行处理器适配器HandlerAdapter的handle方法，使用给定的处理器来处理给定的请求，并返回ModelAndView。

对应源码所在位置：HandlerAdapter#handle。

2.5. 应用默认视图名称

如果上一步返回了ModelAndView，但没有视图，则根据HTTP请求设置默认的视图名称。

对应源码所在位置：DispatcherServlet#applyDefaultViewName。

2.6. 拦截器后置处理

执行处理器执行链HandlerExecutionChain的后置处理方法applyPostHandle，本质上是依次调用其内部维护的HandlerInterceptor列表中元素的postHandle方法。

对应源码所在位置：HandlerExecutionChain#applyPostHandle。

2.7. 处理分发结果

如果存在异常，则进行异常处理；如果存在视图，则进行视图的渲染；最后，执行处理器执行链HandlerExecutionChain的完成处理方法triggerAfterCompletion，本质上是依次调用其内部维护的HandlerInterceptor列表中元素的afterCompletion方法。

对应源码所在位置：DispatcherServlet#processDispatchResult。

3. @Controller和@RequestMapping是如何工作的？

上文我们从整体上讲解了Spring MVC是如何分发HTTP请求的，但并未讲解处理器映射HandlerMapping和处理器适配器HandlerAdapter是如何实现的。下面我们将讲解HTTP请求是如何映射到标注了@Controller注解的Bean中标注了@RequestMapping注解的方法上的。

3.1. 初始化处理器方法

Spring MVC注册了一个Bean为RequestMappingHandlerMapping，其初始化时会初始化处理器方法。具体步骤如下：

3.1.1. 找到给定Bean的处理器和方法

对于标注了@Controller注解的Bean，找到标注了@RequestMapping注解的方法，并构建RequestMappingInfo。

对应源码所在位置：AbstractHandlerMethodMapping#initHandlerMethods。

3.1.2. 创建并注册处理器方法

  1. 创建处理器方法HanlderMethod；
  2. 建立路径和RequestMappingInfo的映射；
  3. 建立名称和HandlerMethod的映射；
  4. 建立HandlerMethod和CorsConfiguration的映射；
  5. 建立RequestMappingInfo和MappingRegistration的映射。

对应源码所在位置：AbstractHandlerMethodMapping#registerHandlerMethod。

3.2. 获取给定请求的处理器方法

  1. 根据给定的请求获取路径；
  2. 根据路径获取RequestMappingInfo列表，并过滤同给定的请求所匹配的；
  3. 如果上一步未匹配到，则遍历所有的RequestMappingInfo，并过滤同给定的请求所匹配的；
  4. 如果同给定的请求所匹配的结果有多个，则进行排序以选择最佳匹配的结果；
  5. 返回最佳匹配结果的处理器方法HandlerMethod。

对应源码所在位置：AbstractHandlerMethodMapping#lookupHandlerMethod。

3.3. 处理器适配器处理给定的请求和处理器

对应源码所在位置：RequestMappingHandlerAdapter#handleInternal。

3.3.1. 创建ServletInvocableHandlerMethod

根据处理器方法HandlerMethod创建ServletInvocableHandlerMethod，并设置处理器方法参数解析器HandlerMethodArgumentResolverComposite和处理器方法返回值处理器HandlerMethodReturnValueHandlerComposite。

对应源码所在位置：RequestMappingHandlerAdapter#createInvocableHandlerMethod。

3.3.2. 处理器方法参数解析器解析参数

调用处理器方法参数解析器HandlerMethodArgumentResolverComposite的resolveArgument方法来解析参数，本质上是调用了HandlerMethodArgumentResolver#resolveArgument方法来得到解析后的参数。

对应源码所在位置：HandlerMethodArgumentResolverComposite#resolveArgument。

3.3.3. 反射调用处理器的方法

通过反射调用处理器的方法。

对应源码所在位置：InvocableHandlerMethod#doInvoke。

3.3.4. 处理器方法返回值处理器处理返回值

调用处理器方法返回值处理器HandlerMethodReturnValueHandlerComposite的handleReturnValue方法来处理返回值，本质上是调用了HandlerMethodReturnValueHandler#handleReturnValue方法来得到处理后的返回值。

对应源码所在位置：HandlerMethodReturnValueHandlerComposite#handleReturnValue。

4. @RequestBody和@ResponseBody是如何工作的？

上文我们从整体上讲解了处理器适配器是如何处理请求的，但并未讲解处理器方法参数解析器HandlerMethodArgumentResolver和处理器方法返回值处理器HandlerMethodReturnValueHandler是如何实现的。下面我们将讲解标注了@RequestBody注解的参数是如何解析的，以及标注了@ResponseBody注解的返回值是如何处理的。

4.1. @RequestBody参数解析

@RequestBody注解的处理器方法参数解析器是RequestResponseBodyMethodProcessor。本质上是从HTTP请求读取内容并转为对象。

对应源码所在位置：RequestResponseBodyMethodProcessor#resolveArgument。

4.2. @ResponseBody返回值处理

@RequestBody注解的处理器方法返回值处理器是RequestResponseBodyMethodProcessor。本质上是将对象转为内容并写入HTTP响应。

对应源码所在位置：RequestResponseBodyMethodProcessor#handleReturnValue。

5. 实战

5.1. 如何打印每个请求的执行时间？

我们希望在每次处理请求后，都打印请求的耗时时间的。首先定义一个拦截器CostTimeHandlerInterceptor，在preHandle方法中记录起始时间，在afterCompletion方法中记录结束时间并打印。代码如下：

package com.remeio.upsnippet.spring.mvc.custom;

import lombok.extern.slf4j.Slf4j;
import org.springframework.web.servlet.HandlerInterceptor;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

@Slf4j
public class CostTimeHandlerInterceptor implements HandlerInterceptor {

    ThreadLocal<Long> requestTimeMillis = new ThreadLocal<>();

    @Override
    public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception {
        requestTimeMillis.set(System.currentTimeMillis());
        return true;
    }

    @Override
    public void afterCompletion(HttpServletRequest request, HttpServletResponse response, Object handler, Exception ex) throws Exception {
        final Long lastTimeMillis = requestTimeMillis.get();
        requestTimeMillis.remove();
        if (lastTimeMillis == null) {
            return;
        }
        long costTimeMillis = System.currentTimeMillis() - lastTimeMillis;
        log.info("Request '{}' costs {} millis", request.getServletPath(), costTimeMillis);
    }
}

在CustomWebMvcConfigurer中配置拦截器，拦截所有路径。代码如下：

package com.remeio.upsnippet.spring.mvc.custom;

import lombok.extern.slf4j.Slf4j;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.servlet.config.annotation.InterceptorRegistry;
import org.springframework.web.servlet.config.annotation.WebMvcConfigurer;

import java.util.List;


@Slf4j
@Configuration
public class CustomWebMvcConfigurer implements WebMvcConfigurer {

    @Override
    public void addInterceptors(InterceptorRegistry registry) {
        registry.addInterceptor(new CostTimeHandlerInterceptor())
                .addPathPatterns("/**");
    }
}

执行请求后，打印信息如下：

Request '/custom/getUserInfo' costs 4 millis

5.2. 如何实现根据token获取用户信息？

我们希望在标注了@RequestUser注解的参数上设置用户信息。首先定义一个处理器方法参数解析器RequestUserMethodArgumentResolver，代码如下：

package com.remeio.upsnippet.spring.mvc.custom;

import com.google.common.collect.ImmutableMap;
import com.remeio.upsnippet.spring.mvc.domain.User;
import org.springframework.core.MethodParameter;
import org.springframework.web.bind.support.WebDataBinderFactory;
import org.springframework.web.context.request.NativeWebRequest;
import org.springframework.web.method.support.HandlerMethodArgumentResolver;
import org.springframework.web.method.support.ModelAndViewContainer;

import java.util.Map;

public class RequestUserMethodArgumentResolver implements HandlerMethodArgumentResolver {

    @Override
    public boolean supportsParameter(MethodParameter parameter) {
        RequestUser ann = parameter.getParameterAnnotation(RequestUser.class);
        return (ann != null && User.class.isAssignableFrom(parameter.getParameterType()));
    }

    @Override
    public Object resolveArgument(MethodParameter parameter,
                                  ModelAndViewContainer mavContainer,
                                  NativeWebRequest webRequest,
                                  WebDataBinderFactory binderFactory) {
        final String token = webRequest.getParameter("token");
        return getUserByToken(token);
    }

    private User getUserByToken(final String token) {
        // get user by token from database or cache
        return userDao.get(token);
    }

    private final Map<String, User> userDao = ImmutableMap.of(
            "t1", User.builder().username("foo").address("hangzhou").build(),
            "t2", User.builder().username("bar").address("shanghai").build());
}

在CustomWebMvcConfigurer中该处理器方法参数解析器。代码如下：

package com.remeio.upsnippet.spring.mvc.custom;

import lombok.extern.slf4j.Slf4j;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.method.support.HandlerMethodArgumentResolver;
import org.springframework.web.servlet.config.annotation.WebMvcConfigurer;

import java.util.List;


@Slf4j
@Configuration
public class CustomWebMvcConfigurer implements WebMvcConfigurer {

    @Override
    public void addArgumentResolvers(List<HandlerMethodArgumentResolver> resolvers) {
        resolvers.add(new RequestUserMethodArgumentResolver());
    }

}

业务代码如下：

import com.remeio.upsnippet.spring.mvc.custom.RequestUser;
import com.remeio.upsnippet.spring.mvc.custom.ResponseVisualization;
import com.remeio.upsnippet.spring.mvc.domain.User;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestMapping;

@Slf4j
@Controller
@RequestMapping("/custom")
public class CustomController {

    @ResponseVisualization
    @GetMapping("/getUserInfo")
    public User getUserInfo(@RequestUser User user) {
        log.info("Current user: {}", user);
        return user;
    }

}

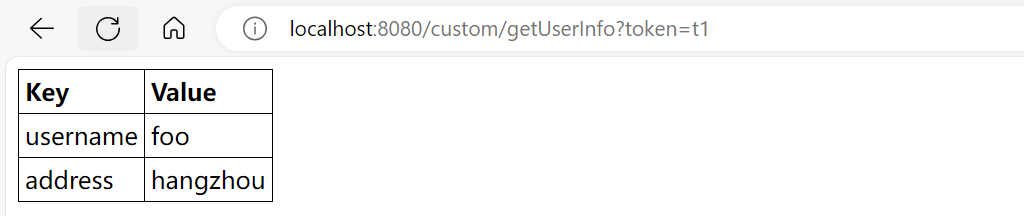

5.3. 如何实现响应信息的可视化？

我们希望在标注了@ResponseVisualization注解的方法上返回可视化的信息。首先定义一个处理器方法返回值处理器ResponseVisualizationReturnValueHandler，代码如下：


import org.springframework.core.MethodParameter;
import org.springframework.core.annotation.AnnotatedElementUtils;
import org.springframework.http.server.ServletServerHttpResponse;
import org.springframework.util.Assert;
import org.springframework.util.StreamUtils;
import org.springframework.web.context.request.NativeWebRequest;
import org.springframework.web.method.support.HandlerMethodReturnValueHandler;
import org.springframework.web.method.support.ModelAndViewContainer;

import javax.servlet.http.HttpServletResponse;
import java.lang.reflect.Field;
import java.nio.charset.StandardCharsets;
import java.util.HashMap;
import java.util.Map;
import java.util.Objects;

public class ResponseVisualizationReturnValueHandler implements HandlerMethodReturnValueHandler {

    @Override
    public boolean supportsReturnType(MethodParameter returnType) {
        return (AnnotatedElementUtils.hasAnnotation(returnType.getContainingClass(), ResponseVisualization.class) ||
                returnType.hasMethodAnnotation(ResponseVisualization.class));
    }

    @Override
    public void handleReturnValue(Object returnValue, MethodParameter returnType, ModelAndViewContainer mavContainer, NativeWebRequest webRequest) throws Exception {
        ServletServerHttpResponse response = createOutputMessage(webRequest);

        final String content = buildHtml(returnValue != null ? toMap(returnValue) : new HashMap<>(0));
        StreamUtils.copy(content, StandardCharsets.UTF_8, response.getBody());
    }

    protected ServletServerHttpResponse createOutputMessage(NativeWebRequest webRequest) {
        HttpServletResponse response = webRequest.getNativeResponse(HttpServletResponse.class);
        Assert.state(response != null, "No HttpServletResponse");
        return new ServletServerHttpResponse(response);
    }

    private static Map<String, String> toMap(Object obj) throws IllegalAccessException {
        final Map<String, String> fieldValues = new HashMap<>(obj.getClass().getDeclaredFields().length);
        for (Field field : obj.getClass().getDeclaredFields()) {
            field.setAccessible(true);
            fieldValues.put(field.getName(), Objects.toString(field.get(obj)));
        }
        return fieldValues;
    }

    private static String buildHtml(Map<String, String> map) {
        final String title = "<tr><th>Key</th><th>Value</th></tr>";
        StringBuilder content = new StringBuilder();
        for (Map.Entry<String, String> entry : map.entrySet()) {
            content.append("<tr><td>")
                    .append(entry.getKey())
                    .append("</td><td>")
                    .append(entry.getValue())
                    .append("</td></tr>");
        }
        return "<html>" +
                "<style>table,th,td { border:1px solid black; border-collapse:collapse; padding: 4px; text-align: left;} </style>" +
                "<body>" +
                "<table>" + title + content + "</table>" +
                "</body>" +
                "</html>";
    }
}

在CustomWebMvcConfigurer中该处理器方法返回值处理器。代码如下：


import lombok.extern.slf4j.Slf4j;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.method.support.HandlerMethodReturnValueHandler;
import org.springframework.web.servlet.config.annotation.WebMvcConfigurer;

import java.util.List;


@Slf4j
@Configuration
public class CustomWebMvcConfigurer implements WebMvcConfigurer {

    @Override
    public void addReturnValueHandlers(List<HandlerMethodReturnValueHandler> handlers) {
        handlers.add(new ResponseVisualizationReturnValueHandler());
    }
}

业务代码如下：

import com.remeio.upsnippet.spring.mvc.custom.RequestUser;
import com.remeio.upsnippet.spring.mvc.custom.ResponseVisualization;
import com.remeio.upsnippet.spring.mvc.domain.User;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestMapping;

@Slf4j
@Controller
@RequestMapping("/custom")
public class CustomController {

    @ResponseVisualization
    @GetMapping("/getUserInfo")
    public User getUserInfo(@RequestUser User user) {
        log.info("Current user: {}", user);
        return user;
    }

}

运行结果如下：

上一篇：在典型业务场景下如何运用设计模式提高代码可读性和扩展性？ 下一篇：Java集合框架中Queue接口有哪些实现？

目录

  1. 1. 背景
  2. 2. Spring MVC是如何分发HTTP请求的？
    1. 2.1. 获取给定请求的处理器执行链
    2. 2.2. 获取给定处理器的处理器适配器
    3. 2.3. 拦截器前置处理
    4. 2.4. 处理器适配器处理给定的请求和处理器
    5. 2.5. 应用默认视图名称
    6. 2.6. 拦截器后置处理
    7. 2.7. 处理分发结果
  3. 3. @Controller和@RequestMapping是如何工作的？
    1. 3.1. 初始化处理器方法
      1. 3.1.1. 找到给定Bean的处理器和方法
      2. 3.1.2. 创建并注册处理器方法
    2. 3.2. 获取给定请求的处理器方法
    3. 3.3. 处理器适配器处理给定的请求和处理器
      1. 3.3.1. 创建ServletInvocableHandlerMethod
      2. 3.3.2. 处理器方法参数解析器解析参数
      3. 3.3.3. 反射调用处理器的方法
      4. 3.3.4. 处理器方法返回值处理器处理返回值
  4. 4. @RequestBody和@ResponseBody是如何工作的？
    1. 4.1. @RequestBody参数解析
    2. 4.2. @ResponseBody返回值处理
  5. 5. 实战
    1. 5.1. 如何打印每个请求的执行时间？
    2. 5.2. 如何实现根据token获取用户信息？
    3. 5.3. 如何实现响应信息的可视化？
